アルミ合金フレームにX軸、Y軸、Z軸のそれぞれにボールねじとリニアガイドを搭載した高精度、高安定性の小型ガントリー型CNCルーターです。
他の大型機種同様の精度で加工でき、低コストで高品質な製品を製造できます。
またスピンドルにモジュールを取り付けることで、BE4036たった1台でルーター、レーザー、ドットピーン、3種の加工ができ、製品をアルミテーブルから動かさず、そのままレーザー加工や打刻が可能です。
ガントリー型はデスクトップ型と違ってテーブルが固定されており、スピンドルが取り付けられている漢字の「門」の様な構造が代わりに前後します。そのため門型とも呼ばれます。
すべての配線は機械内部に格納されているため安全且つ見栄えが良いためDIY愛好者に好まれております。
また既に大型NCをお持ちで小さな端材を加工するために大型NCを起動するのが大変、邪魔くさい、機械チャージがペイできないと言う業者様にも好まれております。
そのためBE4036は看板製作、什器製作で出た端材を使って商品を製造にするにはうってつけの機械です。

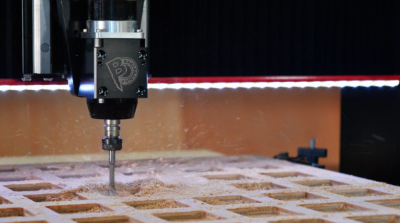

【スピンドルSP30の特長】
1. スピンドルはブラシレスDCモータ(BLDC)を採用。
2. ブラシレスであるためカーボンブラシの更換やメンテも不要です。
3. 小さく、軽量ながらも高効率で温度も上昇しにくいモータです。
4. 過負荷やオーバーヒートに対する保護機能もあるためモータは長寿命です。
5. スピンドルの裏側(X軸フレーム底面)にLED 照明を搭載しているので加工の状況確認が容易にでき照明のON/OFFも可能です。
【BE4036の特長】
1. 開放式のテーブルなのでテーブルサイズ以上の材料も加工できます。
2. ER11コレットチャックで小径シャンクの切削工具も利用できます。
3. モジュール化してしているため保守・メンテが簡単です。
4. すべてのモーターと配線は美観と安全性を両立するため機械内部に格納した設計になっています。
5. ガントリー型のCNCは頑丈なアルミ合金フレームを採用しています。
また高品質なボールねじとリニアガイドを全部の軸に搭載、滑らかな動きと精度を実現しています。
6. X,Y,Zの各軸には＋ / －の両方向にリミットスイッチがあり各機構がフレームに衝突するのを防止します。
7. オプションでセーフティエンクロジャーを搭載できます。
【ツールセッター】
1. ツールセッターでZ軸の加工原点を素早く精確に設定ができます。
2. 切削工具の交換時にもご利用いただけます。

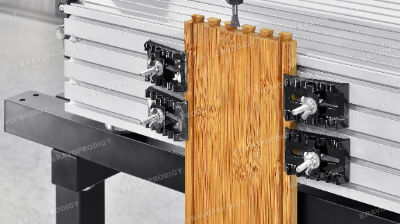

【バーチカルT溝テーブル】
1. 木材の木口を加工することができます。
2. 蟻溝やほぞ継の加工を行えます。
【3 in 1】
機械1台で下記加工ができます。
1. ルーターによる切削加工
2. レーザー加工
3. ドットピーン(打刻)加工
※スピンドルSP30の上にはレーザーとドットピーン(打刻)ができるモジュールを直接取り付けることができます。
【CAD/CAMソフト】
1. 簡易CAD/CAMソフト「EzCarve」とCAD/CAMソフト「VCarve Desktop」又は「Aspire」の2種類を機械に付属しております。
2. どのソフトも日本語で、非常に分かりやすいユーザーインターフェースであるためパソコンが苦手な方でも簡単に作業できます。
3. Bravoprodigy Japanではデザイン設計やツールパス(Gコード)作成のオンラインサポート(無償)をしております。
4. デザイン設計やツールパス作成をする時間がない方には有償で機械に読み込めばすぐ加工できる状態のGコード作成代行をお引き受けしております。
5. CAD/CAMの各コマンドの説明書も準備しております。
【CNC制御ソフト】
CNCを制御・稼働させるソフト「Bravoprodigy CNC」は機械に付属しております。
＜特長＞
1. 日本語で非常に見やすいユーザーインターフェース
2. 前10回分の「ファイル名、送り速度、スピンドル速度、加工時間」を確認できます。
3. スピンドルの累積稼働時間を確認できます。
4. Gコードの指定ラインから加工できるため加工時間を省けます。
5. 万が一、加工途中で停電し機械が止まっても元の加工原点に復帰できます。
6. 付属のコントローラーを使用して手動加工ができます。
7. 加工途中でもスピンドルの速度と送り速度を調整できます。
【互換性】
Bravoprodigy CNCは互換性に優れており下記CAD/CAMソフトで作成したGコードもご利用頂けます。
下記記載のないソフトをお持ちの方はご相談ください。
・PhotoVCarve・Cut 2D Desktop・Cut 2D Pro・Cut 3D・VCarve Desktop・VCarve Pro
・Aspire・Carveco・Carveco Maker・Carveco Maker Plus・Artcam Express
・Artcam Insignia・Artcam Pro ・MeshCam・RhinoCAM・SimpleCam・Mastercam
・Ucancam・FUSION360・極楽彫・Kiri:Moto(フリーソフト)・Estlcam(フリーソフト)
【仕様】
・電源：単相100V 50/60HZ(4.0A)
・機械寸法：673×570×670mm
・加工範囲：X 420× Y 360× Z 150mm
・アルミテーブルサイズ：X 544 × Y 450mm
・最大積載重量：15kgs
・最大送り速度：2,500mm/min
・最大加工厚み：100ｍｍ
・機械分解能：0.01 mm / step
・ソフトウェア分解能：0.01 mm
・重量：44kgs
・スピンドルモーター：350W ブラシレス DC モーター
・スピンドル回転速度：Max.20,000rpm（可変）
【被切削材】
アクリル、ABSボード、プラスチック、木材、フォーム、モデルワックス、発泡スチレン、EVAフォーム、ヨギ、ゴム、柔らかい金属、プリント基板 など
【セット内容】
BE4036機器本体
電源コード、USB A ケーブル、コントローラー、シリコンマット
サポートボード、薄紙、お試しキット、ヒューズ、アレンキー
スピンドル用レンチセット、クランプセット
切削工具4050C150,4050A050、ツールセッター、木口加工キット
ER11コレット 3mm,4mm,6mm 各1個
【付属ソフト】
・制御ソフト BravoProdigy CNC
・CAD/CAM Vectrio社製 VCarve Desktop
・簡易CAD/CAM EzCarve
